Плата Pinnacle Studio Deluxe предоставляет

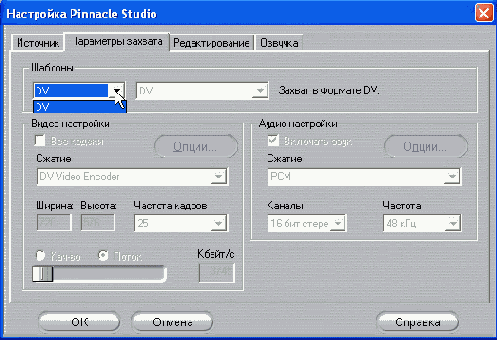

Рисунок 4.16. Плата Pinnacle Studio Deluxe предоставляет пользователю только один вариант качества захвата
Подготовка к захвату аудиосигнала и входного видеосигнала
1. В верхней части панели настройки ви деопараметров (Рисунок 4.1) выберите кнопку, соответствующую вашему кабелю. В данном случае это Композитный.
2. В верхней части панели настройки аудиопараметров нажмите на кнопку Вкл. (On), чтобы активизировать захват аудиосигнала. На всякий случаи проверьте, работает ли эта кнопка, чтобы убедиться, что все подключено и функционирует как надо. Если вы не хотите принимать аудиосигнал, эту функцию в любой момент можете отключить.
3. Наступил момент истины! Нажмите кнопку Play на вашей камере.
Вы должны видеть изображение в панели Плеер и слышать звук через колонки или наушники. Если это так, не стоит радоваться слишком шумно и устраивать праздничную вечеринку. Хотя вечеринку, может, и нужно - все-таки вы преодолели значительный рубеж и теперь готовы к приему аналогового видео. Если же вы не получаете видео- или аудиосигнал, не стоит отчаиваться. Я сам устанавливал сотни плат видеозахвата, и только в редких случаях все шло гладко с самою начала. Попробуйте еще раз выполнит!, инструкции из двух предыдущих разделов. Если ничего не помогает, внимательно прочитайте руководство по вашей плате видеозахвата, а затем советы по устранению неисправностей в приложении В.
Выбор настроек захвата аналогового видео
Среднее (Good), Хорошее (Better), Наилучшее (Best). Лучшее - нсегда лучшее, так ведь? Оказывается, нет. Иногда среднее качество предпочтительнее, чем наилучшее, и во многих случаях превосходит хорошее. Легко запутаться, не так ли?
Самый главный параметр, который следует учитывать при захвате аналогового видео, - разрешение, то есть ширина и высота в пикселях. Например, когда при захвате вы указываете разрешение 320 на 240 пикселей, то получаете файл, в котором каждый кадр имеет ширину 320 и высоту 240 пикселей.
Чтобы определить, какое разрешение следует указывать при захвате, нужно учитывать, с каким разрешением вы собираетесь выводить изображение на .жран. Например, вы хотите создать DVD-проект на основе файлов в формате MPHG 2. Этот формат обладает отменным качеством и обычно имеет разрешение 720x480 пикселей. Файлы MPEG-1, напротив, обычно используются в Internet или для записи на CD-диск, и их обычное разрешение - 320x240 пикселей. Нел и же вы планируете создать файл в формате RealVideo для трансляции в Internet, то его разрешение будет очень низким (чтобы его можно было быстро скачать по модемным линиям), вплоть до 172x132 пикселя.
Общее правило для выбора разрешения при захвате аналогового видео - по возможности выбирать предполагаемое выходное разрешение. В противном случае указывайте следующее более высокое разрешение.
Все устройства видеозахвата используют различные предопределенные настройки качества. Давайте посмотрим, как они интерпретируются платой Pinnacle DC10 Plus:
— Среднее: разрешение 320x240 пикселей. Следует использовать для вывода в форматах AVI, MPEG-1 или потокового видео;
— Хорошее: разрешение 304x464 пикселя. Следует использовать для проектов Super VideoCD на основе так называемого «половинного» МРНС 2 и VideoCD;
— Наилучшее: разрешение 608x464 пикселя. Следует использовать для MPHG-2 и DVD-проектов. Лично я попробовал бы переопределить настройки, чтобы получить видео с более высоким разрешением (например, 720x480), но неопытно му пользователю проще придерживаться уже установленных настроек.
Итак, если вы создаете файлы MPEG-1 с разрешением 320x240, то их качесшо будет несколько лучше, так как Studio не приходится изменять размер файла при кодировании, что всегда ведет к некоторому ухудшению качества картинки. Кроме того, вы экономите время и дисковое пространство, вот почему настройка Среднее предпочтительнее, чем настройка Хорошее или Наилучшее.
