Если в вашей видеокамере имеется

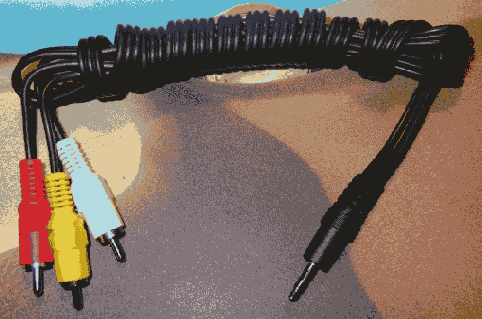

Рисунок 4.8. Если в вашей видеокамере имеется AV-порт, как в камере Canon GL2, показанной на Рисунок 3.7 в главе 3, вам потребуется специальный кабель. Заметьте, что одиночный штекер состоит из трех колец, каждое из которых служит для передачи одного из трех выходных сигналов


Большинство плат видеозахвата имеют как входные, так и выходные порты. Например, карта Pinnacle DC10 Plus, показанная на Рисунок 4.9, использует два верхних порта для ввода, а два нижних — для вывода видеосигнала. Таким образом, вы сможете записать свой видеопроект на аналоговое устройство. Если у вашей платы видеозахвата имеется два набора разъемов, прочитайте документацию или надписи на самой плате, чтобы узнать, куда именно следует подключать кабели при захвате.
7. Подсоедините к компьютеру аудиока-бели следующими способами:
— если у вашей платы видеозахвата имеются отдельные аудиовходы, используйте их;
    — если отдельных аудиовходов на вашей плате нет (как в DC 10 Plus), используйте аудиовход звуковой карты (Рисунок 4.10).
Большинство компьютеров имеют один стереовход (Рисунок 4.10), а не отдельные RCA-разъемы (Рисунок 4.7 и 4.8). Для того чтобы преобразовать RCA-входы в стерео аудиовходы, вам потребуется специальный Y-образный переходник, наподобие того, что изображен на Рисунок 4.11. Такие переходники продаются на радиорынке или на сайте www.cables.com.
Итак, вы готовы к тому, чтобы запустить Studio, выполнить нужные настройки и начать захват аналогового видео.
